泰瑞安JDG管施工标准及用途

时间:2019-05-17     作者:泰瑞安电气有限公司【原创】   阅读

  对于泰瑞安JCG管相信很多人都听说过它的名字但是并不知道它的施工标准及用途,因此我们泰瑞安厂家小编准备为大家介绍一下泰瑞安JDG管的施工标准及用途大家感兴趣的话可以了解一下。

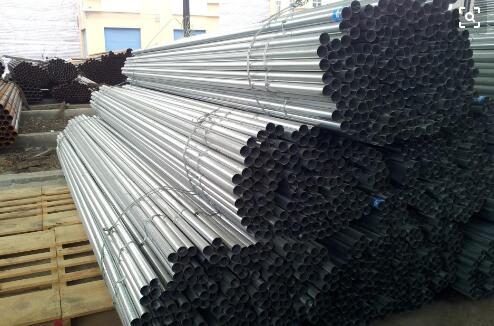

泰瑞安JDG管



  (1)JDG管切断须采用无齿锯或钢锯切断,端口应光滑,无毛刺。


  (2)JDG管暗敷设时,其弯曲半径不应小于管外径的6倍,在混凝土平面内,其弯曲半径不应小于管外径的10倍;JDG管明敷设时,其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。


  (3)JDG管暗敷时,固定点间距不大于1000mm,固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

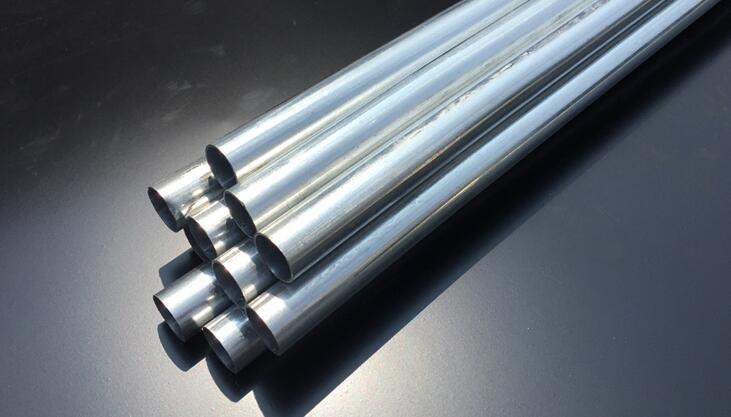

泰瑞安JDG管


  (4)JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。


  (5)套接紧定式钢导管管路明敷设时,其支架、吊架的规格,当无设计要求时,不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。


  (6)管入箱(盒)应一管一孔,管径与箱(盒)敲落孔应吻合,严禁开长孔。管入箱(盒)时排列应整齐,间距均匀,箱(盒)与墙平齐。


  (7)配管完毕后,为防止异物进入管内,在端头应做好封堵。


  (8)在混凝土浇筑时,应留电工监控,以防将管路,接线盒震开移位。


  (9)待模板拆除完毕后,应及时进行预扫管,扫管应将布条固定在带线的一端,从管路的另一端拉出来,清除由于镀锌管路进入管内的杂物或积水。扫管完毕,封闭盒子口。


泰瑞安JDG管



  泰瑞安JDG管用途:


  是取代PVC管和SC管等各类传统电线导管的换代产品,是建筑电气领域采用新材料、新技术的一项突破性革新。


  泰瑞安JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂,施工损耗大的缺点,同时也解决了PVC管耐火性差、接地困难等问题。


  由于JDG管材较普通管材成本上有所增加,所以在施工中多局部多用于综合布线、消防布线等施工。



泰瑞安JDG管




  泰瑞安JDG管规格:


  泰瑞安JDG管根据管径,规格有20mm,25mm,32mm,40mm,50mm,根据壁厚,规格壁厚1.6mm上下差正负0.15mm,套管管件壁厚1.6mm,没有允许误差。


  以上就是泰瑞安JDG管施工标准及用途的相关介绍,希望能够帮助到有这方面需求的朋友们!如需了解更多的相关资讯,请继续关注我们网站。后续将呈现更多精彩内容哦!
