KBG金属穿线管暗管敷设的方法和技术措施

时间:2019-06-18     作者:泰瑞安电气有限公司【原创】   阅读

 对于KBG金属穿线管不知道,你见过的它的施工过程没有,在这其中不知道你是否又知道它的暗管敷设方法和技术措施,如果不知道的话可以跟我们泰瑞安KBG金属穿线管厂家小编看一下。

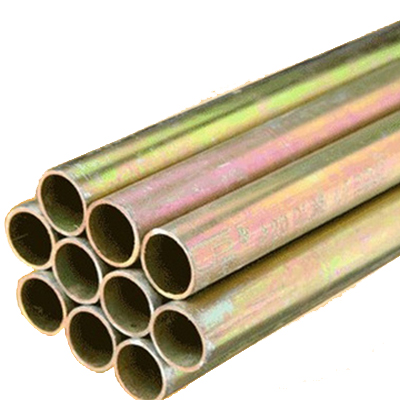

KBG金属穿线管


  1. 暗管敷设的基本要求:敷设于多尘和潮湿场所的KBG金属穿线管路、管口、管子连接处应作密封处理;KBG金属穿线管路应沿最近的路线敷设并尽量减少弯曲,埋入墙或混凝土内的管子,离表面的净距离不应小于15mm;埋入地下的KBG金属穿线管路不宜穿过设备基础。


  2.KBG金属穿线管预制加工:

  KBG金属穿线管管径为20mm及以下时,用拗棒弯管;管径为25mm及其以上时,使用液压煨弯器;塑料管弯制应采用配套弹簧进行操作。

  管子切断:钢管用钢锯、割管器、砂轮锯进行切管,将需要切断的管子量好尺寸,放在钳口内卡牢固进行切割。 切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺,管内铁屑除净。塑料管采用配套截管器操作。

  钢管套丝:钢管套丝采用套丝板,应根据管外径选择相应板牙,套丝过程中,要均匀用力。

  3.测定盒、箱位置:根据设计要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找正,标出盒、箱实际尺寸位置。

  4.固定盒、箱:先稳定盒、箱,然后灌浆,要求砂浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成。

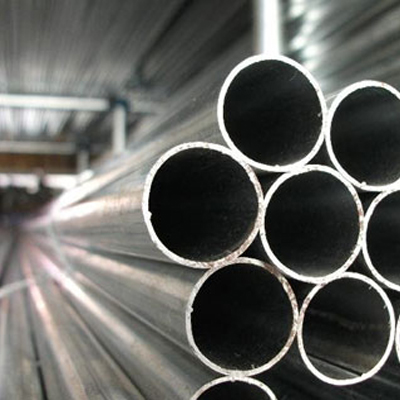

KBG金属穿线管


  5.KBG金属穿线管管路连接

  KBG金属穿线管必须用管箍丝扣连接。套丝不得有乱扣现象,管口锉平光滑平整,管箍必须使用通丝管箍,接头应牢固紧密,外露丝应不多于2扣;塑料管连接应使用配套的管件和粘接剂。

  管路超过下列长度,应加装接线盒,其位置应便于穿线。无弯时30m;有一个弯时20m;有二个弯时15m;有三个弯时8m。

  管进盒、箱连接:盒、箱开孔应整齐并与管径吻合,盒、箱上的开孔用开孔器开孔,保证开孔无毛刺,要求一管一孔,不得开长孔。铁制盒、箱严禁用电焊、气焊开孔,。钢管进入盒、箱,管口应用螺母锁紧,露出锁紧螺母的丝扣2~3扣,两根以上管进入盒、箱要长短一致,间距均匀、排列整齐;塑料管进入盒、箱后应采用锁扣进行固定。


KBG金属穿线管


  6.KBG金属穿线管暗敷设方式:

  随墙(砌体)配管:配合土建工程砌墙立管时,管子外保护层不小于15mm,管口向上者应封好,以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时,管上端应煨成90°弯进入吊顶内,由顶板向下引管不宜过长,以达到开关盒上口为准,等砌好隔墙,先固定盒后接短管。

  现浇混凝土楼板配管:先确定箱盒位置,根据墙体的厚度,弹出十字线,将堵好的盒子固定牢然后敷管。 有两个以上盒子时,要拉直线。管进入盒子的长度要适宜,管路每隔1m左右用铅丝绑扎牢。

  7.暗管敷设完毕后,在自检合格的基础上,应及时通知业主及监理代表检查验收,并认真如实填写隐蔽工程验收记录。

  上述内容就是我们关于,KBG金属穿线管敷设方法和技术措施的介绍,如果你想知道更多关于KBG金属穿线管的知识可以关注我们。
