JDG管的介绍

时间:2019-07-19     作者:泰瑞安电气【原创】   阅读

  JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,外观为银白色或黄色。下面小编就给大家介绍下JDG管

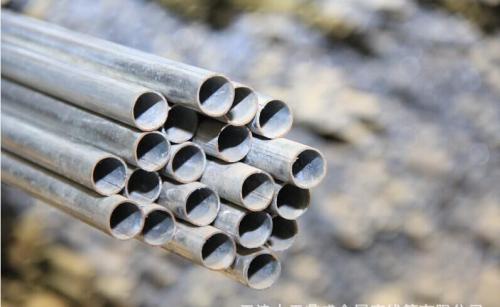

JDG管


  一、JDG管用途


  管是取代PVC管和SC管等各类传统电线导管的换代产品,是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂,施工损耗大的缺点,同时也解决了PVC管耐火性差、接地困难等问题。由于JDG管材较普通管材成本上有所增加,所以在施工中多局部多用于综合布线、消防布线等施工。


JDG管


  二、JDG管施工工艺


  (1) JDG管的切断须采用无齿锯或钢锯切断,端口应光滑,无毛刺。


  (2) JDG管暗敷设时,其弯曲半径不应小于管外径的6倍,在混凝土平面内,其弯曲半径不应小于管外径的10倍;JDG管明敷设时,其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。


  (3) JDG管暗敷时,固定点间距不大于1000mm,固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.


  (4) JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。


  (5) 套接紧定式钢导管管路明敷设时,其支架、吊架的规格,当无设计要求时,不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。


  (6) 管入箱(盒)应一管一孔,管径与箱(盒)敲落孔应吻合,严禁开长孔。管入箱(盒)时排列应整齐,间距均匀,箱(盒)与墙平齐。


  (7) 配管完毕后,为防止异物进入管内,在端头应做好封堵。


  (8) 在混凝土浇筑时,应留电工监控,以防将管路,接线盒震开移位。


  (9) 待模板拆除完毕后,应及时进行预扫管,扫管应将布条固定在带线的一端,从管路的另一端拉出来,清除由于镀锌管路进入管内的杂物或积水。扫管完毕,封闭盒子口。


JDG管


  三、JDG管是什么管材


  1、JDG管是一种电线穿线管,就像塑料穿线管PVC管和PE管,301或304不锈钢和Q235的碳钢管金属穿线管,都是电线导管。


  2、JDG管采用的是镀锌钢管和薄壁钢管,适用于智能楼宇建筑综合布线系统。


  3、JDG管是取代PVC管和SC管等各类传统电线导管的换代产品,是建筑电气领域采用新材料、新技术的一项突破性革新。


  以上就是JDG管的简单介绍,希望大家读完能有所了解。如还有什么问题欢迎来咨询我们官网。
