泰瑞安JDG管施工规范

时间:2019-10-24     作者:泰瑞安电气有限公司【原创】   阅读

  泰瑞安JDG管是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选择。下面我们将为你介绍泰瑞安JDG管的施工规范与标准,如果说你想了解的话可以来看一下。

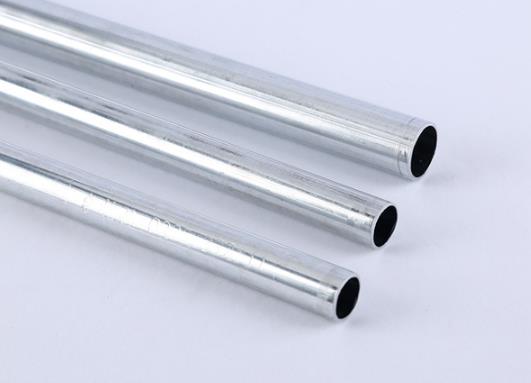

泰瑞安JDG管


  泰瑞安JDG管施工规范与标准吗?

  一、泰瑞安JDG管运用范围

  JDG管可用于新建及改造工程中的照明、动力、电话、消防等零碎的管路敷设(材质爲JDG、KBG、薄壁镀锌钢管),可停止明敷设、暗敷设,可敷设于墙体内,也可敷设于吊顶内。不适用于腐蚀性场所和爆炸风险环境。


  二、泰瑞安JDG管施工规范

  《修建工程施工质量验收一致规范 GB50300-2001》

  《修建电气工程施工质量验收标准 GB50303-2002》

  《套接紧定式钢导管电线管路施工及验收标准 CECS100:98》

  《高层民用修建设计防火标准 GB50045-95》

  《修建设计防火标准GBJ16-87》

  《修建装置分项工程施工工艺规程DBJ01-26-96》

  《修建电气通用图集92DQ》


泰瑞安JDG管


  三、泰瑞安JDG管施工预备

  3.1 资料预备:

  所用主材、附材已运至施工现场,规格、型号契合图纸要求,数量满足现场需求。资料要求如下:

  3.1.1 主材:钢管具有无效的产品合格证,原材合格证,镀锌管表面层完好、无剥落景象。

  3.1.2 附材:灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证,螺栓、螺母、垫圈爲镀锌件,镀锌层完好无损。

  3.2 作业条件:

  3.2.1 暗管敷设:

  3.2.1.1 各层程度线和墙厚度线弹好,配合土建施工;

  3.2.1.2 现浇楼板内配管,底层钢筋绑扎终了,下层钢筋未绑扎前;

  3.2.1.3 现浇墙体内配管,土建钢筋已绑扎终了,按墙体线施工;

  3.2.1.4 砌体内配管随土建施工停止配管;

  3.2.2 明管敷设:

  3.2.2.1 土建粗装修抹灰终了;

  3.2.2.2 土建内装修墙面油漆或涂料施工终了;

  3.2.3 吊顶内管路敷设:

  3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上;

  3.2.3.2 设备专业所设用电设备已确定地位;

  3.2.3.3 内装修灯具已确定地位;

  3.2.3.4 灯具、电气设备已在顶板上标出实践地位;

  3.2.4 次要机具

  公用弯管器、公用螺丝刀、钢锯、钢锉、手锤、电锤、程度尺、钢尺、线坠、手电钻、台钻、开孔

  器、拉铆枪及电工常用工具。


泰瑞安JDG管


  四、泰瑞安JDG管施工工艺

  4.1 工艺流程

  4.1.1 暗管敷设:管路预制加工 → 测定盒箱地位 → 稳注箱盒 → 管路衔接 → 地线衔接

  4.1.2 明管敷设:吊顶内管路敷设:预制加工支架、吊架 → 测定盒箱地位 → 支架、吊架装置固定 → 管路衔接 → 地线衔接

  4.2 暗管敷设

  4.2.1 根本要求:

  4.2.1.1 暗配管路宜沿最近道路敷设,并尽量增加弯曲;埋入墙体或顶板内的钢管,离外表的净距不小于15mm,消防管路不小于30mm。

  4.2.1.2 敷设于多尘、湿润场所的管路,管口处均应做密封处置,穿人防管路应做密封处置。

  4.2.1.3 落地式配电箱(柜)内的管路(指下方),陈列划一,管口应高出根底面50 mm-80mm。

  4.2.1.4 管路的弯曲半径至多在6D 以上,弯扁度在0.1D 以下。

  4.2.2 预制加工:

  4.2.2.1 管路预制加工: Φ25 及以下的管弯采用冷煨法,用手动煨弯器加工;Φ32~Φ40 的管弯采用

  成品件。

  4.2.2.2 管子切断:钢管用钢锯切断;管口处平齐、无毛刺,管内无铁屑,长度适当。

  4.2.2.3 盒、箱采用成品件。

  4.2.3 测定盒箱地位:

  依据施工图以土建弹出的程度线爲基准,挂线找平,线坠找正,标出盒箱的地位。找程度时可用通明塑料管内注水来停止。

  4.2.4 稳注盒箱:

  4.2.4.1 墙体上稳注盒箱: 盒箱要平整结实,坐标地位精确,盒箱口封堵残缺;当盒箱维护层小于3mm 时,爲避免墙体空裂,需加金属网片面然后再抹灰。

  4.2.4.2 顶板上稳注灯头盒: 灯头盒坐标地位精确,盒子要封堵残缺,建议运用活底灯头盒。

  4.2.5 管路敷设及衔接:

  4.2.5.1 衔接时,管箍采用与JDG、KBG、薄壁镀锌钢管相适配,钢管管口锉润滑平整,接头处结实严密,被衔接管管口应对严。

  4.2.5.2 管路超越一定长度需加装接线盒,其地位便于穿线。

  需加接线盒的状况

  1:无弯曲,管路长度超越30m

  2:有一个弯曲,管路长度超越20m

  3:有二个弯曲,管路长度超越15m

  4:有三个弯曲,管路长度超越8m

  4.2.5.3 管进盒箱:盒箱开孔划一、与管径相适配,要求一管一孔,不得开长孔;两根以上管入盒箱时,进入盒箱长度要分歧,间距平均,陈列划一有序。

  4.2.6 地线衔接:用公用螺丝刀拧断侧顶螺丝。


泰瑞安JDG管


  4.3 明管敷设

  4.3.1 根本要求:

  4.3.1.1 依据设计图纸加工支架、吊架,固定卡采用成品件,接线盒运用成品明装盒。

  4.3.1.2 敷设于多尘、湿润场所的管路,管口处均应做密封处置,穿人防管路应做密封处置。

  4.3.1.3 消防管路刷防火涂料。

  4.3.2 预制加工:

  4.3.2.1 支架、吊架要按图纸设计停止加工,其它参考4.2.2 条。

  4.3.3 测定盒箱及固定点地位:

  4.3.3.1 依据施工图以土建弹出的程度线爲基准,挂线找平,线坠找正,标出盒箱的地位。找程度时

  可用通明塑料管内注水来停止。

  4.3.3.2 依据盒箱地位把管路的垂直、程度走向弹出线来,按明固定点间距的尺寸要求,计算出支架、

  吊架的的详细地位。

  4.3.3.3 固定点间距应平均,管卡与终端、转变中心、电气用具、接线盒边缘的间隔爲150~300mm;

  两头的管卡最大间隔见下表。

  1、管径15~20,卡距1000mm

  2、管径25~32,卡距1500mm

  3、管径32~40,卡距1500mm

  同一房间内的管卡高度要陈列分歧,并处于同一标高上

  4.3.4 固定盒箱:

  4.3.4.1 墙体上盒箱固定: 盒箱要坐标地位精确,平整结实,开孔划一并与管径相吻合,一管一孔。

  4.3.4.2 顶板下盒箱固定:管进盒箱的钢管管径在SC20 以下者,要煨灯头弯,其它同墙体上盒箱固定。

  4.3.5 管路敷设与衔接:

  4.3.5.1 管路敷设:程度和垂直敷设的明配管要划一、美观,要横平竖直。先装置固定支架、吊架后再敷设管路,敷设时将钢管穿入管卡,然后将管卡逐一拧紧;严禁将钢管与支架、吊架焊接。

  4.3.5.2 管路衔接:同4.2.5 条。

  4.3.6 地线衔接:同4.2.6 条。

  4.4 吊顶内管路敷设

  4.4.1 盒子地位正确,管路的固定采用支架、吊架,管路固定间距在1000~1500 mm 之间,在管子进盒处及弯曲部位两端150~300mm 处加吊杆及固定卡固定,末端的灯头盒要独自加设固定吊杆。灯头盒距灯具(或其它用电设备)间隔不超越200mm,在吊顶加设接线盒时,要便于维修,不可装配的吊顶应预留反省口

  4.4.2 程度装置时,应适当设置防晃安装。

  4.4.3 操作工艺及要求可参考4.3.5 条,走向、弯度、管路衔接可参考4.2.5 条。接线盒运用暗装盒。

  4.5 石膏板(砌体)墙内管路敷设

  4.5.1 根本要求:

  4.5.1.1 管路宜沿最近道路敷设,并尽量增加弯曲;

  4.5.1.2 接线盒运用成品暗装盒。

  4.5.2 预制加工:参考4.2.2 条。

  4.5.3 测定盒箱地位:参考4.2.3 条。

  4.5.4 盒箱及管路固定:

  4.5.4.1 盒的固定:用手电钻在钢制龙骨上打眼,然后运用铆钉用拉铆枪把盒子与龙骨固定在一同,结实牢靠。

  4.5.4.2 箱的固定:体积较小的箱子(如过路箱)可运用盒的固定办法,大箱(如控制箱)要独自用角钢做固定支架,箱子固定在支架上,固定结实牢靠。

  4.5.4.3 管的固定:可用鞍形卡把钢管与钢制龙骨用铆钉停止固定。

  4.5.5 管路敷设及衔接:参考4.2.5 条。

  4.5.6 地线衔接: 参考4.2.6 条。


泰瑞安JDG管



  五、泰瑞安JDG管质量控制

  5.1 金属导管严禁对口溶焊衔接。

  5.2 JDG、KBG、薄壁镀锌钢管衔接时,用公用螺丝刀将间接头、螺接头侧顶螺丝必需拧断,管路衔接后,宜做防水处置,在衔接处用防水胶布缠绕。

  5.3 钢管进入配电箱、接线盒、开关盒、灯头盒时,管口平齐、润滑无毛刺。

  5.4 管路疏通,钢管弯曲半径不小于6 倍D(D 爲钢管外径),弯曲处无分明折皱,弯扁度不大于0.1倍D,弯度不小于900。

  5.5 钢管穿越变形缝有补偿安装,能活动自若。

  5.6 暗配钢管维护层不小于15mm;明配管陈列划一有序,管路间的间隙控制在3~5 mm 之间,固定支架地位合理,间距平均,管路固定结实。

  5.7 管路敷设终了,箱盒地位标高正确,整个房间内同一标高的盒子高度根本分歧。

  5.8 衔接严密,接地良好,管子支架、吊架设置合理。

  5.9 线路进入电气设备和用具的管口地位正确,成排设备的电源明配管陈列划一


  上述内容就是我们对于泰瑞安JDG管施工规范的介绍,希望能对你的施工有所帮助,如果说你还想了解更多关于泰瑞安JDG管方面的内容可以关注我们。
