电缆桥架厂家为你带来电缆桥架国家安装标准,金属线槽国家安装标准

时间:2020-01-10     作者:浙江泰瑞安电气【原创】   阅读

   为了规范电缆桥架的安装不论是我们国家还是相关行业都出台了关于电缆桥架的安装规范,而在下面我们电缆桥架厂家为大家带来的就是电缆桥架国家安装标准规范,如果你还不知道的话可以来看看。

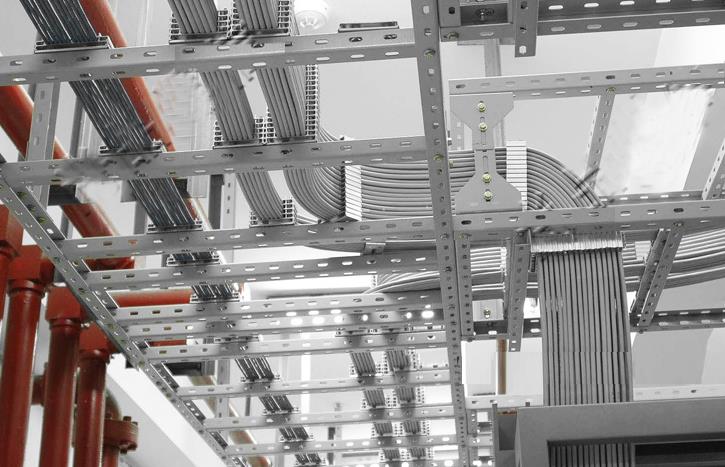

电缆敲击厂家



 一、电缆桥架国家安装标准规范:


  电缆桥架分为:槽式、梯级式、托盘式,它适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等,它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果,


  槽式电缆桥架其材质有不锈钢、铝合金、钢质三种。表面处理分为镀锌、防火、静电喷塑、热浸锌等,在重腐蚀环境中可特殊防腐处理。


  电缆桥架在世界博鉴会获得金奖。被认定为建筑行业不可缺少的最近产品。


  电缆桥架安装规范定位。


  电缆桥架宽度~允许最小厚度


  电缆桥架宽度<100~1


  100≤电缆桥架宽度<150~1.2


  150≤电缆桥架宽度<400~1.5


  400≤电缆桥架宽度<800~2


  800<电缆桥架宽度~2.5


电缆桥架厂家


  二、支、吊架的配置


  1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。


  2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。


  3、桥架多层设置时层间中心距为200,250,300,350mm。


  4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。


电缆桥架厂家



  三、防火


  电缆桥架在右防火要求的区段内,可在电缆桥架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,其整体耐火性能应满足国家有关规范或标准的要求.


  建议交给专业桥架生产厂家进行加工,让电缆桥架更加稳固。在工程防火要求较高的场所,不宜采用铝合金电缆桥架。
