电缆桥架弯头做法与计算公式

时间:2020-04-20     作者:浙泰瑞安电气【原创】   阅读

  电缆桥架弯头做法与计算公式如下:


  1.从电缆桥架侧面取15cmX0.8在电缆桥架底部画点将这段距离等分然后二个点连接就成一个45°的等腰三来角形(另一边用同一方法)

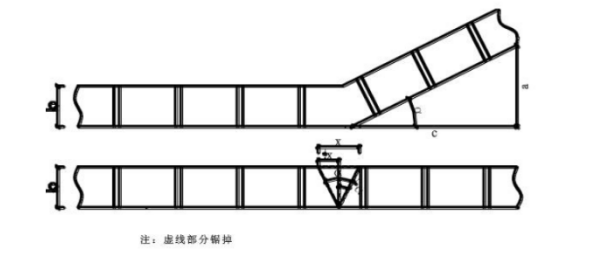

电缆桥架弯头




  2.然后将这个二角切掉就形成一个45弯,然后再用要源做的高度×1.41为最里边的顶点再画三角形,方向与前面那个相反



电缆桥架弯头




  3.做出来就是一个45°之字弯,90°弯则是取要做的那一面的2倍画三角,例如百400X150做水平弯头,则取400X2画二角切掉就行了,如果要做垂直弯头则度取应该取150X2的算法



电缆桥架弯头



  4.电缆桥架弯头做法:


电缆桥架弯头



  由于环境温度变化,钢质电缆电缆桥架会出现热胀冷缩的现象。室外电缆桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆电缆桥架的最大收缩量按下式求得:Δt=11.2×10-6×60deg(度)×1000mm


电缆桥架弯头


  2.由此得出结论:


  (1)温差为60℃时,Δι知=0.672mm/m


  (2)温差为50℃时,Δι=0.560mm/m


  (3)温差为40℃时,Δι=0.448mm/m


  3.工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定:当温差为40℃时为50m;当温差为50℃时为40m;
