jdg管这样做跨接线,安全性能大大提升!

时间:2022-03-13     作者:浙江泰瑞安电气有限公司

  JDG管的使用范围广泛,能够给我们的生活带来很多的便利,避免了线路短路的问题。最近有不少消费者在问JDG管需要做跨底线吗,我们看看介绍吧。

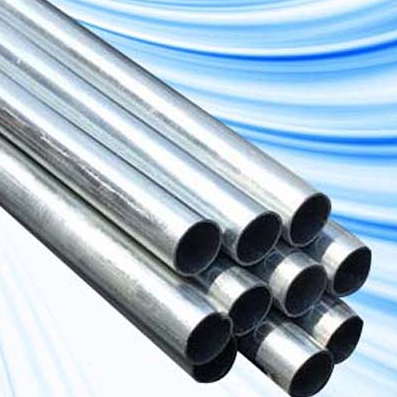

JDG管

  JDG管需要做跨底线吗

  1、JDG电线管不需要做跨接。

  2、JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接,焊接和套丝,是明敷暗敷绝缘电线专用保护管路的最佳选择。

  接地跨接线是两个金属体(机柜、桥架、线槽、钢筋、金属管等)之间的接地金属连接体(导线、圆钢、扁钢、扁铜等)。指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的连接线;常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按“处”为单位。

  JDG管应该如何选择和铺设

  (1)JDG管的切断须采用无齿锯或钢锯切断,端口应光滑,无毛刺。

  (2)JDG管暗敷设时,其弯曲半径不应小于管外径的6倍,在混凝土平面内,其弯曲半径不应小于管外径的10倍;JDG管明敷设时,其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。

  (3)JDG管暗敷时,固定点间距不大于1000mm,固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

  (4)JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

  (5)套接紧定式钢导管管路明敷设时,其支架、吊架的规格,当无设计要求时,不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。

  (6)管入箱(盒)应一管一孔,管径与箱(盒)敲落孔应吻合,严禁开长孔。管入箱(盒)时排列应整齐,间距均匀,箱(盒)与墙平齐。

JDG管

  (7)配管完毕后,为防止异物进入管内,在端头应做好封堵。

  (8)在混凝土浇筑时,应留电工监控,以防将管路,接线盒震开移位。

  (9)待模板拆除完毕后,应及时进行预扫管,扫管应将布条固定在带线的一端,从管路的另一端拉出来,清除由于镀锌管路进入管内的杂物或积水。扫管完毕,封闭盒子口。
